贴片保险丝介绍与应用

一、基础定义与演进

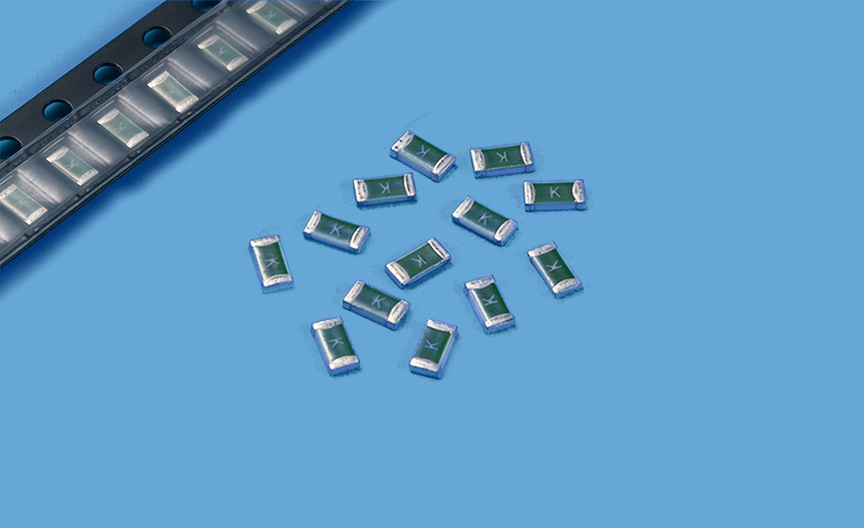

贴片保险丝（SMD Fuse）是采用表面贴装技术（SMT）的微型保护元件，通过熔断机制实现电路过流保护。其体积较传统插件式保险丝缩小80%以上，典型尺寸涵盖0603（1.6×0.8mm）至1812（4.5×3.2mm），厚度控制在0.5-2.2mm区间，满足高密度PCB布局需求。

二、核心工作原理

热熔断机制：当电流超过额定值时，熔丝材料（铜锡合金或金属化合物）因焦耳热效应（Q=I²Rt）升温至熔点，形成永久性断路。

电弧控制：高防爆型产品通过添加石英砂等介质快速熄灭电弧，避免二次损伤。

三、关键性能参数

参数类别

典型值范围

选型注意事项

额定电流

62mA-20A

需考虑25℃以上环境温度折减

额定电压

24V-380V（直流为主）

交流应用需验证分断能力

熔断速度

快断（<1s）/慢断（>1s）

脉冲电路优先选慢断型

四、应用场景对比

消费电子：手机/笔记本多采用0603封装，额定电流0.5-2A

汽车电子：需通过AEC-Q200认证，耐受-40℃~125℃极端环境

工业电源：Nano系列支持380Vac高压应用，替代管状保险丝

五、选型黄金法则

电流裕量：工作电流≤额定电流×75%

认证匹配：北美市场需UL/CSA，欧洲需RoHS

散热设计：高温环境需降额使用，参考温度折减曲线
